KVM已经是越来越普及，是机房内重要的管控产品，尤其是大的数据中心，需要一个完整的KVM系统来进行管理，需要很多管理设备，但是并不代表要花很高的成本。

一、机房描述与需求分析：

        机房现有10个机柜，约60台服务器，每个机柜放置6台服务器，现要求一套完整KVM系统统一管理机房内所有服务器；

        要求管理员能够实现在本地机房内距离机柜组约5米左右的操作台上实现管理左右的服务器；

        部署简单，不需要破坏原有机房内部结构，在进行安装部署时保证原网络正常运行；

        具备良好的拓展性，之后如果服务器增加能够无缝接入。能够兼顾之后由于业务需要新增的IT硬件设备。

二、方案设计：

        1、系统设计原则

        实用性，适应用户实际应用环境

        稳定性及安全性

        简单化和标准化

        可支持以后扩充

2、系统总体设计方案

1． 方案系统配置:

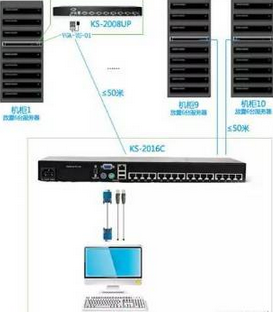

2． 方案拓扑图

三、方案总结：

由于机房内60台服务器分散在10个机柜，每个机柜放6台服务器，所有可以采用在单独的每个机柜内配置一台传统的模拟类KVM型号为KS-2008UP，由于需要进行统一管理，所以需要配一台KVM将这10个机柜内的8口KVM树状级联起来，这个时候考虑连接距离的问题，传统的模拟类KVM已经不能满足需求了，所有本方案采用一台16口数字KVM型号为KS-2016C作为顶层进行树状级联的，每台8口KVM连接VGA-US-01计算机接口模块，通过标准网线连接至数字KVM主机，连接距离最远可以达到50米；

本地管理：通过在机柜旁边的操作台配置一套键盘鼠标显示器连接在KS-2016C的本地控制端上面，即可作为本地管理终端，或者采用液晶一体套件KVM-1701AU；

远程管理（可选）：采用在16口数字KVM的机身卡槽内配置一张IP-101远程管理卡，可以实现1名远程用户通过IP 网络形式来访问和管理所有服务器，以备管理员出差不方便近机房管理。

四、方案特点：

（1）本方案中，采用新型数字类KVM与传统型模拟类KVM相结合的方式来实现管理所有的服务器，既体现出了数字类拓展性强、管控方式灵活、服务器连接距离远，又体现了模拟类的性价比高等优点；

（2）方案扩展性强。本方案采用的是数字式KVM ，该产品可通过级联方式级联多台服务器，客户日后可根据自身的实际需求增加服务器，标准的CAT5线连接，布线简单，节省空间。

（3）支持多平台多系统： 不仅全面支持Windows9x/2000/XP/Vista/7、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，同时全面支持SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、宝德等各类服务器机型，以及研华、研祥、大众、威达、艾讯、CRESUN等各类工控机型。
